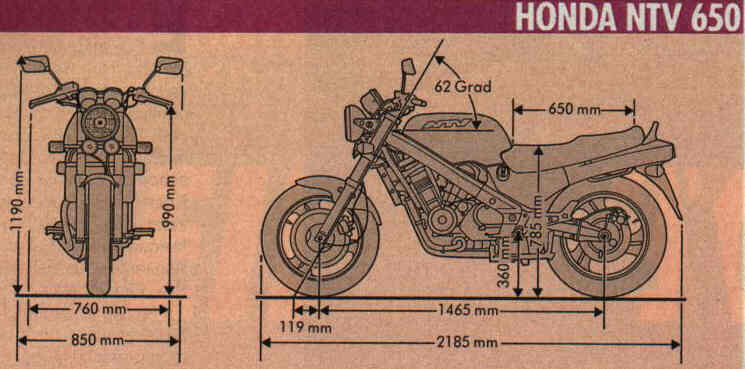

Maße/ Längen
Technische Daten (Überblick)
Motor | Wassergekühlter Zweizylinder-Viertakt-52-Grad-V-Motor,
Kurbelwelle querliegend, je eine obenliegende, kettengetriebene Nockenwelle, drei über Kipphebel betätigte Ventile pro Zylinder, Naßsumpfschmierung, zwei Keihin-Gleichdruckvergaser, 36,5 mm Durchmesser, kontaktlose Transistorzündung, keine Abgasreinigung, E-Starter, Drehstromlichtmaschine 345 W, Batterie 12 V / 8 Ah. |
Bohrung * Hub | 79 * 66 mm |
Hubraum | 647 cm3 |
Verdichtungsverhältnis | 9,2:1 |
Nennleistung | 57 PS (42 kW) bei 7500/min |
Max.Drehmoment | 56 Nm bei 6500/min |
Beschleunigung 0-100 km/h | 5,3 s |
Kolbengeschwindigkeit | 17,6 m/sek bei 8000/min |
Kraftübertragung | Primärantrieb über Zahnräder, mechanisch betätigte Mehrscheiben-Ölbadkupplung, Fünfganggetriebe, Kardan. |
Fahrwerk | Brückenrahmen aus Vierkant-Stahlprofilen, Motor
mittragend, Telegabel, Standrohrdurchmesser 41 mm, Eingelenkeinamrschwinge aus Alu-Guß, Zentralfederbein, direkt angelenkt, mit verstellbarer Federbasis und Zugstufendämpfung, Scheibenbremse vorn mit Doppelkolbensattel, Durchmesser 316 mm, Scheibenbremse hinten mit Einkolbensattel, Durchmesser 276 mm, Alu-Gußräder. |
Federweg | vorn: 130 mm hinten: 120 mm |
Felgengröße | vorn: 2,50 * 17 hinten: 4,50 * 17 |
Reifengröße | vorn: 110/80 H 17 hinten: 150/70 H 17 |
Radstand | 1465 mm |
Sitzhöhe | 785 mm |
Lenkerbreite | 760 mm |
Wendekreis | 5600 mm |
Gewicht vollgetankt | 212 kg |
Zuladung | 188 kg |
Tankinhalt / Reserve | 19 / 2,5 Liter |
Lieferbare Farben | Weiß, Blau, Purple, Grün, Rot, Schwarz |
Leistungsvarianten | 34 PS (25 kW) 50 PS (37 kW) 57 PS (42 kW) |
Elastizität
Elastizitätswerte im entsprechenden Gang [s] |
|||
Geschwindigkeit [km/h] | 3. Gang | 4. Gang | 5. Gang |
60-80 | 2,1 | 2,5 | 2,9 |
80-100 | 2,2 | 2,8 | 3,5 |
100-120 | 2,4 | 3,1 | 4,0 |
120-150 | -- | 6,4 | 9,0 |
60-150 | -- | 14,8 | 19,4 |
Technische Daten (Detailliert)
Gültig für Baujahre 1991 bis 1994*
Motor / Antrieb |
Maß |
Einheit |
Nennleistung/Drehzahl |
42/7500 |
KW / min-1 |
Max. Drehmoment / Drehzahl |
56/6500 |
Nm / min-1 |
Vmax / Drehzahl |
188/8320 |
km/h / min-1 |
Hub x Bohrung / Hubraum |
66x79 / 647 |
mm / cm3 |
Kolbenlaufspiel |
0,02-0,035 |
mm |
Ventilspiel kalt E / A |
0,15 / 0,20 |
mm |
Motorölfüllmenge, ohne Filter |
ca. 2,4 |
Liter |
Motorölfüllmenge, mit Filter |
ca. 2,6 |
Liter |
Motorölspezifikation |
SAE 10W40 API SE-SF-SG |
|
Ölfilter |
|
Patrone |
Kühlflüssigkeitsmenge |
ca. 2,0 (Wechsel 1,6) |
Liter |
Sekundärübersetzung Ritzel |
|
Zähne |
Sekundärübersetzung Kettenrad |
|
Zähne |
Sekundärübersetzung Antriebskette |
|
Rollen |
Endantriebsfüllmenge |
120 (Wechsel 110) |
cm3 |
Endantriebsspezifikation |
Hypoid-Getriebeöl SAE 80 API GL5 |
|
Vergaser | ||
Vergaser / Typ / Bauart |
2 VDK 1A Gleichdruck |
|
Hauptdüse vorn/hinten |
132/128 |
# |
Leerlaufdüse |
42 |
# |
Schwimmerstand |
9,2 |
mm |
Leerlaufdrehzahl |
1200 ± 100 |
min-1 |
Gemischregulierungsschraube |
2,5 |
Umdrehungen |
Kraftstoffart |
bleifrei mind. 91 ROZ | |
Luftfiltertyp |
Papiereinsatz |
|
Zusatzluftfilter |
Schaumstoffeinsatz |
|
Fahrwerk | ||
Serienreifendimension vorn |
110/80-17 57H TL |
|
Serienreifendimension hinten |
150/70-17 69H TL |
|
min. Luftdruck vorn solo / m. Bel. |
2,25 / 2,25 |
bar |
min. Luftdruck hinten solo / m. Bel. |
2,25 / 2,8 |
bar |
Bremsflüssigkeit-Spezifikation |
DOT 4 |
|
Bremsbelag Typ vorn |
1 Scheibe |
|
Bremsbelag Typ hinten |
1 Scheibe |
|
Gabelölfüllmenge rechts |
466 / 123 |
cm3 / mm |
Gabelölfüllmenge links |
466 / 123 |
cm3 / mm |
Gabelölspezifikation |
ATF (SAE 7,5) |
|
Elektrik | ||
Batterie / Typ |
YTX9-BS 12 / 8 |
V/Ah |
Zündkerze |
NGK-DPR8EA-9 |
mm Abstand |
Zündverstellung |
31º / 7000 |
|
Lichtmaschine / Stator gelb-gelb |
0,1- 1,0 |
W bei 20ºC |
Lichtmaschine / Feldspule |
|
W bei 20ºC |
Kondensatorladespule |
|
W bei 20ºC |
Impulsgeber |
450-550 |
W bei 20ºC |
Zündspule |
2,2-2,6 / 20-25 |
W / k-W bei 20ºC ohne Stecker |
Scheinwerferlampe |
H4 12/60/55 |
V/W |
Rück- u. Bremslichtlampe |
2x 12/21/5 |
V/W |
Blinklichtlampe |
12/21 |
V/W |
*(für die Baujahre vorher und nachher gibt es nur einige Abweichungen, diese könnt Ihr z.B. HIER einsehen)
